材質	進口電熱絲，首鋼HRE
產地	江蘇鹽城
電壓	110V
工作電壓	110V
工作溫度	950℃
功率	10KW
主要用途	工業熱風機，熱風管道，熱風窯爐，空氣，熔鋁，熱處理，尾氣處理，溶液
加熱介質	工業熱風機，熱風管道，熱風窯爐，空氣，熔鋁，熱處理，尾氣處理，溶液
品牌	宇恒
型號	YH-5-1
加工定制	是
質量認證	ISO9001,CE,RoHS,SGS

產品簡介Product Introduction

產品名稱：熱處理爐輻射加熱器 回火爐工業爐陶瓷發熱芯 藕節式陶瓷電加熱管

材質：進口康泰爾，首鋼HRE

加工定制：是

功率：110V   10KW

主要用途：工業熱風機，熱風管道，熱風窯爐，空氣，熔鋁，熱處理，尾氣處理，溶液

產品認證：ISO9001,CE,RoHS,SGS

耐溫：1200℃

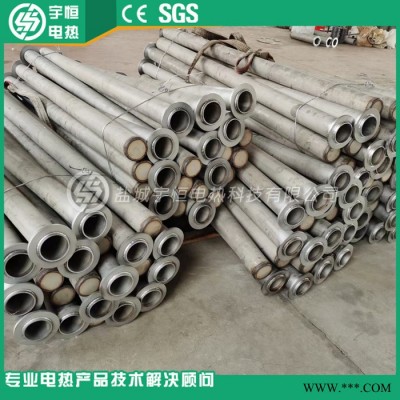

產品圖片Product Picture







相關知識Related Knowledge

電熱輻射管內芯由U型軸向排列端部焊接的電阻絲和陶瓷支撐架組成，內芯與外保護套管之間無屏蔽，散熱好。額定工作溫度1000度的電熱輻射管，電阻絲的材質為Cr20Ni80或0Cr21Al6Nb,表面工作溫度可達1200度，用此材質電熱輻射管的工作溫度可達1000度，支撐架是高鋁陶瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是1Cr25Ni20Si2或1Cr25Ni35Si2,該材料高溫抗氧化性能良好，高溫蠕變強度較高，具有一定的抗滲碳性能，該輻射管設計與選材安全系數較大。

  額定工作溫度1200度的電熱輻射管,電阻絲的材質為0Cr27Al7Mo2,表面工作溫度可達1400度，用此材質電熱輻射管短時的工作溫度為1250度，支撐架是鋼玉瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是Fe-Ni-Cr-Al-Re合金，該材料具有超高的抗氧化能力，在氧化氣氛中1300度可長期工作，1360度短期抗氧化。適用于在高溫低氧分壓及含S、C環境工作。
  本廠研制生產的電熱輻射管除為國內各熱處理設備廠家配套外，也可以為用戶研究設計制造非標準產品的加熱器，根據使用場合的情況可分為：耐熱鋼無縫管、板材圈焊管、離心鑄造管和非金屬套管等。
電熱輻射管功率及表面負荷
表面負荷是指電熱元件的單位表面積上所擔負的電功率值。材料的表面使用負荷強度越高，材料的使用壽命越短，但材料的消耗量也越小。所以，要合理的選擇元件的熱負荷強度，使電熱元件具有熱效率高、壽命長、節省材料的綜合效果。計算步驟如下：
（1）計算需要的基本數據
使用溫度t（℃）
加熱電功率P（W）
元件工作電壓U（V）
發熱區長度L（m）
（2）根據基本數據，結合電熱元件的工作條件，確定使用的電熱合金
（3）根據確定使用的電熱合金，參照已知數據，查附表得出電阻溫度修正系數Ct。
（4）計算出材料總電阻=U2 Ct/P
（5）計算出每米材料電阻Rm=R/L，結合電熱合金材料性質估算出材料直徑D，再計算出電熱元件總面積FO。
（6）由ω=P/FO得出材料的表面負荷ω，如果表面符合過大，則選擇大的絲徑。現國產輻射管因加熱材料限制，表面符合應不超過2.0W/cm2,低溫情況下可適當提高。
高溫電熱輻射管特點：
1、選用原材料生產的無縫冷拔耐熱鋼管（溫度為1200度）制造
2、內芯采用電阻絲U型軸向排列端部焊接方式
3、電阻絲與陶瓷架基本上無屏蔽，電阻絲與爐膛溫差小
4、工作溫度1000度或1200度
5、本公司生產的輻射管的優點是選用無縫冷拔、薄壁耐熱鋼管（1Cr25Ni20Si2或0Cr25Ni20Si2），其產品的熱輻射比同類產品高10%
6、使用8000h以上

輻射管有下面幾個優點

(1)可以保證爐內氣氛的可控性；

(2)溫度控制、安裝和維修較方便，易于密封；

(3)由于爐內無馬弗罐，擴大了爐膛容積，提高了生產能力；

(4)加熱能力強，效率高；

(5)節約了耐熱鋼材。

產品使用及保養

一、 使    用

（1）禁止長時間超溫、超負荷使用；

（2）爐溫高溫400℃時，不得急速冷卻；

（3）裝料和出料時切勿觸及輻射管；

（4）爐子在工作時，經常注意控制盤上的紅綠燈是否正常，保溫時經一段時間紅綠燈 要交換一次，以免因控制開關失靈而燒毀輻射管；

（5）隨時注意儀表的工作情況，發現爐溫與儀表指示不正常時必須及時分析處理；

（6）超過100KW容量的爐子，每個加熱區裝有檢查用的電流表，三廂高溫電爐每相都應安裝電流表。

二、 保    養

（1）使用三至四個月后，抽出輻射管，倒出輻射管管內的灰塵，把輻射管180°翻身使用；

（2）注意標明輻射管的正負極，三至四個月交換一次正負極；

（3）抽出輻射管后，拆卸接線柱時，應小心，切勿撞擊和敲擊引出棒；

（4）引出接線夾的螺栓容易發生氧化松動，應該定期檢查并擰緊。
