電壓比	380/220
電源相數	單相
額定功率	0.1
冷卻方式	自然冷卻
頻率特性	低頻
外形結構	立式
鐵心形狀	E型
冷卻形式	干式
防潮方式	開放式
品牌	茂盛
型號	JMB
繞組形式	自耦
鐵心形式	環型

產品概述
JMB、DG、BJZ、BZ系列照明變壓器適用于交流50HZ，電壓500V及以下的電路中，作為機床及其它設備的局部照明燈電源。
產品特點

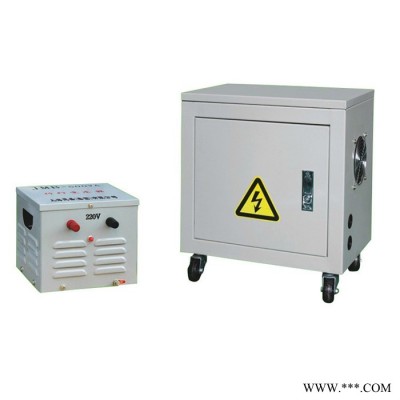

JMB、DG、BJZ系列變壓器是由BK系列變壓器和防護外殼構成，外殼兩側有供輸入電源和負載接線用的接線柱，并有供接地用的接地螺釘；BZ型照明變壓器是由BK-50、BK-100控制變壓器、LS3-2型主令開關及保護外殼組成，在主令開關上裝有熔斷器，用以保護照明回路，電源從裝有主令開關一端的防塵薄膜處引入，通過主令開關接通和分斷照明燈。
規格型號
型號 初次電壓 次級電壓 外型尺寸 (mm)
B D E
JMB（BJZ、DG）25VA 220V/380V 或根據客戶需求訂做 12V/24V/36V/110V/
127V/220V/380V
或根據客戶需求訂做 145 160 120
JMB（BJZ、DG）50VA 145 165 120
JMB（BJZ、DG）100VA 145 165 120
JMB（BJZ、DG）150VA 165 155 130
JMB（BJZ、DG）200VA 165 155 130
JMB（BJZ、DG）250VA 175 200 150
JMB（BJZ、DG）300VA 175 200 150
JMB（BJZ、DG）400VA 205 230 170
JMB（BJZ、DG）500VA 205 230 170
JMB（BJZ、DG）700VA 220 285 180
JMB（BJZ、DG）1000VA 220 285 180
JMB（BJZ、DG）1500VA 260 320 220
JMB（BJZ、DG）2000VA 260 310 220
JMB（BJZ、DG）3000VA 260 360 240
JMB（BJZ、DG）5000VA 365 360 280
使用注意事項
該系列變壓器應在室內使用，正常使用條件為：
1,環境溫度：－25℃～＋40℃
2,海拔高度不超過2500m
3,相對濕度：≤90％

4,無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電埃。
