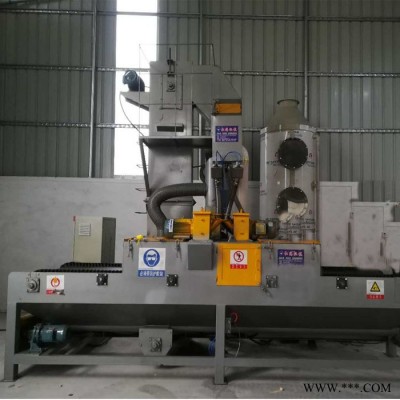

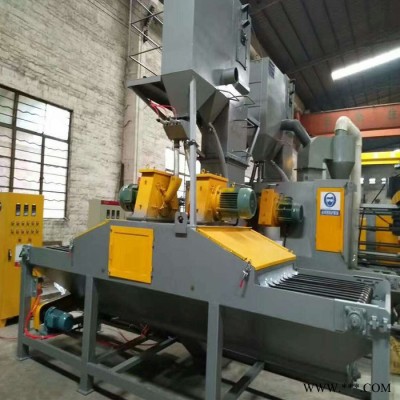

紅福海機械通過式拋丸機工作原理

 被清理的工件放在輸入輥道上，

由輥道自動送入并通過拋丸清

理室拋射區域，工件經拋丸器拋出的高速彈丸束沖擊，其表面的

氧化皮、殘余焊渣、污物以及其它附著物被迅速清除。工件通過

拋射區進入清丸區域，

由清丸裝置的上噴嘴和側噴嘴將工件表面

積累彈丸吹掃干凈。工件經輸出輥道送出，以備涂裝。

結構特點

 本機主要結構包括：拋丸清理室、輥道系統、丸料循環系統、

拋丸器、清丸裝置、供丸系統、除塵系統和電控系統等部件。

 1、拋丸清理室

拋丸清理室主要由鋼板及型材焊接而成，箱式結構，

主要包括進端密封倉、拋丸倉和清丸倉拋丸清理機：

（1）  結構

本清理室由主副清理室組成，它們為大容腔式結構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有前、后副室體、主室體、橡膠簾、拋丸室護板、拋丸器等組成。

A、      主室體上下、前后共安裝了1-10個拋丸器(不同機器，拋丸器數量**不同)，空間構造經過測試和實際驗證，可以對工件實現清理效果。

B、      清理室為多室組合體，前后都為密封室體，并內設多層橡膠簾屏蔽以防彈丸外飛，同時室內有一定的負壓防止塵埃外逸。

C、      主室體內設有耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面 ，提高清理質量與清理效率。在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。

D、      拋丸室體內耐磨護板的緊固螺栓采用特制的耐磨螺母連接，保護螺栓頭部不受損壞，使拆裝更換護板更為方便。

3.拋丸器

  本公司生產制造的拋丸器成為當前國內高效高水平拋丸器。主要由轉動機構、葉輪、罩殼、定向套、分丸輪、耐磨護板等組成，該拋丸器具有以下優點：

（1）     拋射速度高，彈丸拋射速度可達70-75m/s。

（2）     清理效率提高30％。

（3）     噪聲降低8-10dB。

（4）     耐磨件使用壽命長。

（5）     更換葉片簡單方便。

4.提升機

  提升機是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由上、下部傳動，筒體、皮帶、料斗等組成。

（1）提升機罩殼折彎成型。

（2）提升機上下帶輪采用筋板、輪板與輪轂組焊成多邊形結構式帶輪，以增強摩擦力，避免打滑現象，延長了皮帶的使用壽命。同時上下帶輪采用帶方座外球面軸承，受到沖擊振動時可自動調整，且密封性能良好。

（3）調整提升機上殼兩側螺栓，帶動拉板上下移動便可保持提升機皮帶的松緊度。

（4）打開提升機中殼上的蓋板殼維修更換料斗和搭接皮帶。

（5）打開提升機下殼上的蓋板可排除底部彈丸的阻塞。

5.分離器

   分離器也是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由減速機、螺旋輸送器、分離裝置等組成。具有三級分離功能（純凈丸、混合丸塵砂混合物）的簾幕式結構組成。丸砂混合物由提升機送至分離器上部的螺旋篩，篩內有內外螺旋，內螺旋將雜物篩分排出，外螺旋將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離，細粉塵被吸入除塵系統，凈化處理后的純凈空氣排放到大氣中，顆粒狀塵埃被捕捉收集。適當調節各調節板的縫隙可控制簾幕均勻布料厚度，可獲得分離效果。

   本分離器分離效果好，分離后純凈合格彈丸中的含砂量≤1％，廢料中的合格彈丸量≤1％。

6.螺旋輸送器

 （1）螺旋片采用16Mn鋼板制成，從而提高其使用壽命。

 （2）螺旋輸送器上設有維修用蓋板。

 （3）采用帶方座外球面軸承，受到沖擊振動時可自動調整，密封性能好。
