| 操作壓力 | 常壓 |
|---|---|
| 加熱方式 | 對流式 |
| 類別 | 臥式 |
| 適用物料 | 顆粒狀 |
| 應用領域 | 礦產資源 |
| 種類 | 旋流式 |
| 操作方式 | 連續式 |
| 干燥介質 | 空氣 |
| 濕物料運動方式 | 固定床式 |
| 品牌 | 振科機械 |
| 型號 | Φ1.5×14 |
| 加工定制 | 是 |

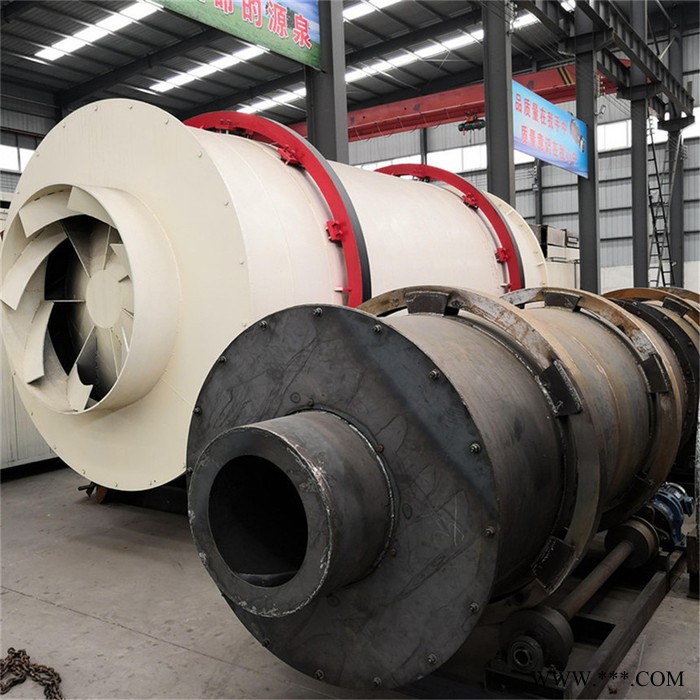

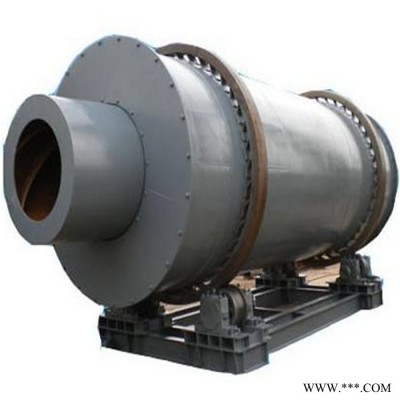

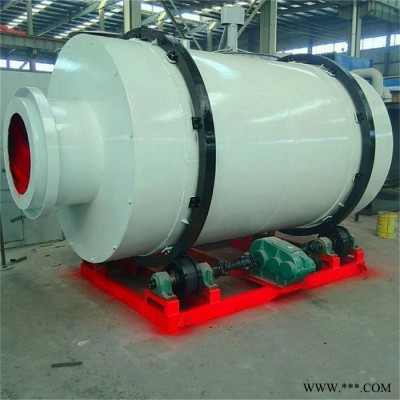

節能型三層回轉滾筒干燥機是在原有高濕物料干燥機的基礎上進行改進的一種節能高效干燥設備.經過不斷改進,現已達到國際先進水平,不僅能處理粘性較低的高水份物料,還能處理粘性粘性較大的高水分物料.該機適用于含水小于85%的各類糟渣物料的干燥，如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等，對于開辟飼料資源，降低飼養成本，減少環境污染具有良好效果。經啤酒糟烘干廠家使用測算實際噸干料耗煤降低至220kg
三筒烘干機結構及工作原理：
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到較佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三筒烘干機的兩大優勢，一大劣勢： 1.同等產量的情況下，三層滾筒烘干機占地面積小，運輸、安裝方便； 2.熱交換充分：物料與熱風是順流、逆流、順流進行往復交叉實現熱交換，熱交換時間長，在內層滾筒中物料蒸發排出的水分，直接被風機抽走，熱能利用效率高。
3.內部抄板一旦損壞，維修極不方便。
| 規格 （直徑×長度） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 進氣溫度 （℃） | 主電動機 （kw) | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9～2.4 | 3～5 | 700～800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4～3.0 | 3～5 | 700～800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5～5.7 | 3～5 | 700～800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3～6.6 | 3～5 | 700～800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7～7.1 | 3～5 | 700～800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5～8.1 | 3～5 | 700～800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6～9.5 | 3～5 | 700～800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7～12.2 | 3～5 | 700～800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4～14.2 | 3～5 | 700～800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0～16.2 | 3～5 | 700～800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5～16.9 | 3～5 | 700～800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4～21.7 | 3～5 | 700～800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3～24.1 | 3～5 | 700～800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2～26.5 | 3～5 | 700～800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4～34.0 | 3～5 | 700～800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1～37.7 | 3～5 | 700～800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7～47.1 | 3～5 | 700～800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9～53.6 | 3～5 | 700～800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8～76.0 | 3～5 | 700～800 | 160 | 135 |
